項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
基本步距角 |
轉動慣量 |
重量 |
機身長 |
|
|
Nm |
A |
Ω |
° |
gfcm2 |
kg |
mm |
|
57BYGH001-ZK |
0.65 |
2 |
1.3 |
1.8 ° |
120 |
0.5 |
46 |
|
57BYGH002-ZK |
0.65 |
3 |
0.58 |
1.8 ° |
120 |
0.5 |
46 |
|
57BYGH003-ZK |
1 |
2 |
1.6 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH004-ZK |
1 |
3 |
0.7 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH005-ZK |
1.2 |
2 |
1.8 |
1.8 ° |
300 |
0.85 |
62 |
|
57BYGH006-ZK |
1.2 |
3 |
0.8 |
1.8 ° |
300 |
0.85 |
62 |
|
57BYGH007-ZK |
2 |
2 |
2.5 |
1.8 ° |
480 |
1.15 |
80 |
|
57BYGH008-ZK |
2 |
3 |
1 |
1.8 ° |
480 |
1.15 |
80 |

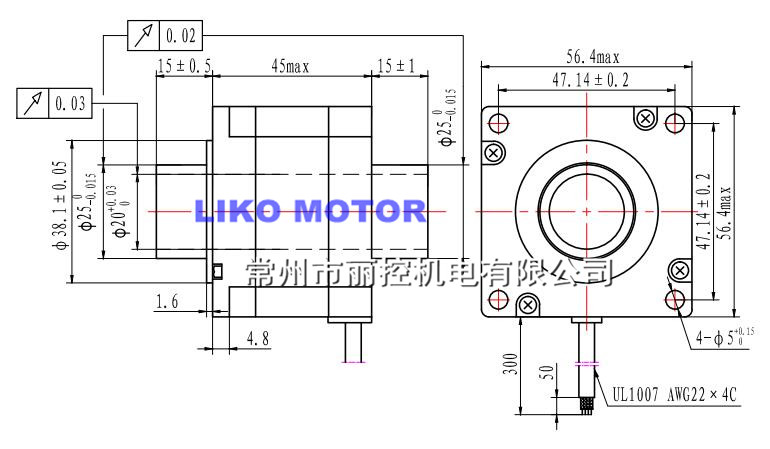

機械尺寸
備注：中空軸電機中空尺寸和出軸長度以及材質均可按客戶要求定制，以下尺寸可供參考

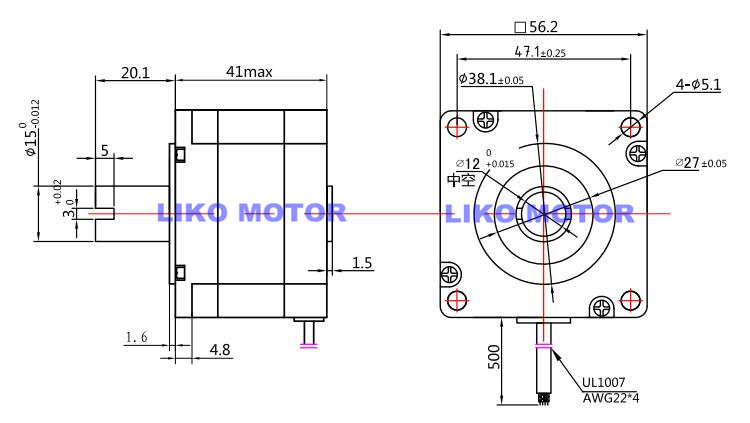

超薄機身41mm，中空12mm（帶槽）

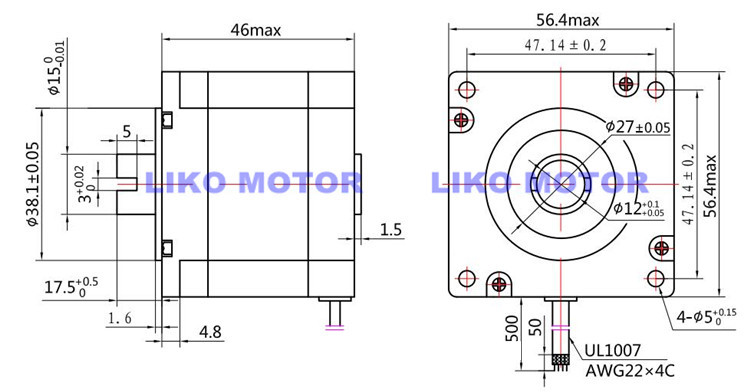

機身46mm,中空12mm(帶槽）
機身55mm,中空12mm(帶槽）

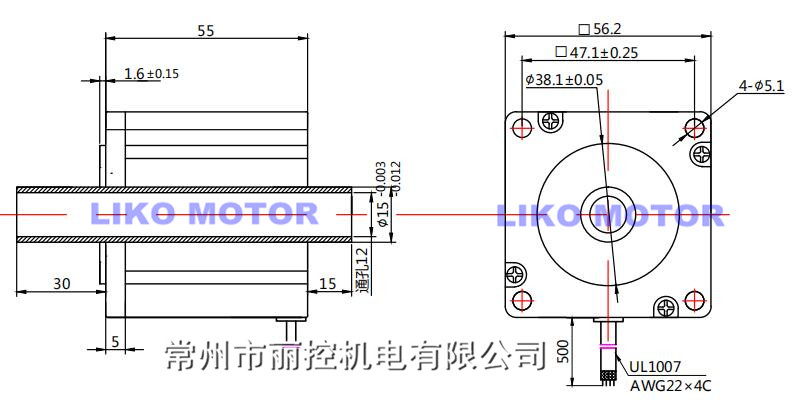

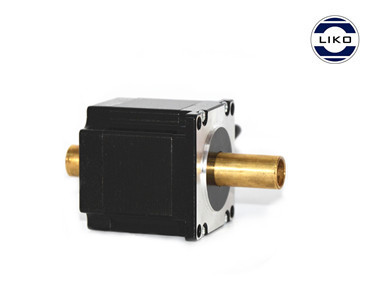

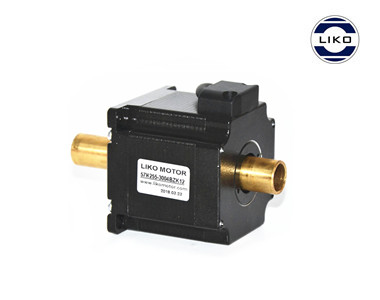

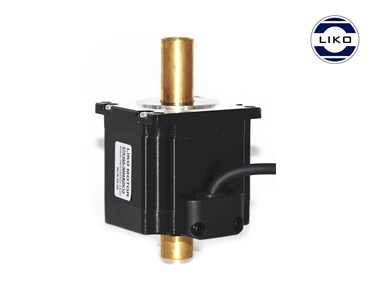

機身55mm, 雙出軸中空12mm(光軸）

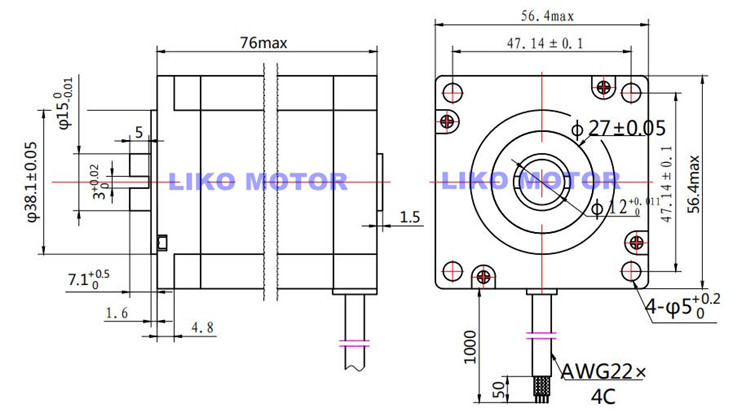

機身76mm, 中空12mm(帶槽）
超大孔徑20MM
*電機參數以及出軸樣式可根據客戶要求定制
接線方式
